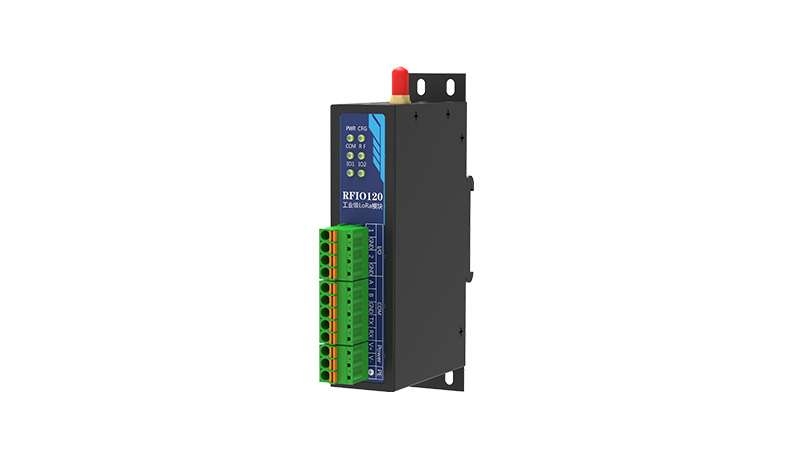

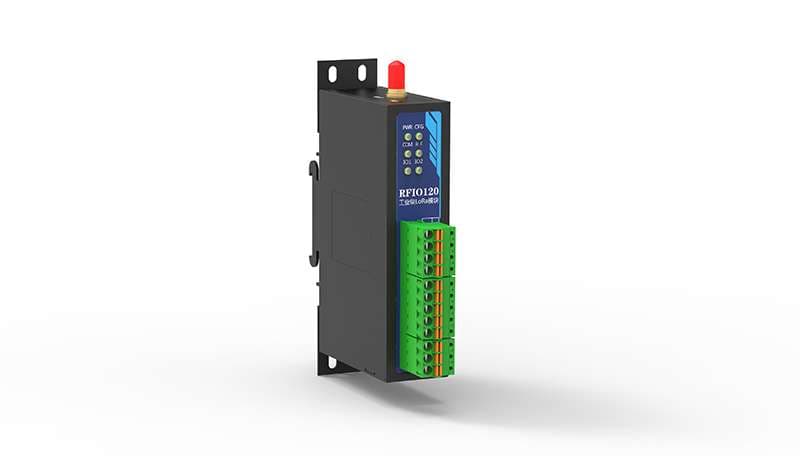

导轨式RFIO120是我公司研发的工业级LORA I/O通讯模块，支持2路I/O通道，采用微功率无线通讯技术，最大发射功率500 mW，实现收、发模块之间远距离透明数据传输的智能型产品。
本产品采用晶体稳频、内置数字锁相环，可根据用户需要灵活设置频点；提供RS-485/RS-232规格信号的串口接口及两路IO通道，用户可根据需要灵活选择。
（1）载频频率处于428 MHz ~438 MHz之间的开放频段，免许可证使用
（2）微发射功率，最大发射功率500 mW（30 dBm）
（3）支持模块成对、背靠背连接使用
（4）提供透明的数据传输，能适应任何标准的用户协议
（5）多通信信道，用户可以灵活选择
（6）半双工通信，自动完成空中数据收发，用户无需编写程序，只要从接口收发数据即可
（7）传输距离远，工业环境稳定传输距离可达3000 m （9.1K空中速率）
（8）实时高速数据通信，数据传输延迟时间小
（9）多种通用的用户接口（RS485/RS232），支持广泛使用的接口速率（1200 / 2400 / 4800 / 9600 / 19200 / 38400 /57600/115200 bps）
（10）支持两路开关量I/O通道采集或者控制
（11）采用工业级MCU和RF方案，保护电路完整，可靠性高
（12）无线和串口都有独立的指示灯，方便地指示工作状态
（13）具有 Reset 键，可在系统参数配置混乱的情况下恢复到出厂设置
（14）发射功率可选择，待机工作功耗低
（15）用具有较宽的工作电压及电源反接保护
（16）支持在线更新固件，方便用户对设备进行更新
（17）采用高档金属外壳，外观精致，可有效保护产品稳定运行

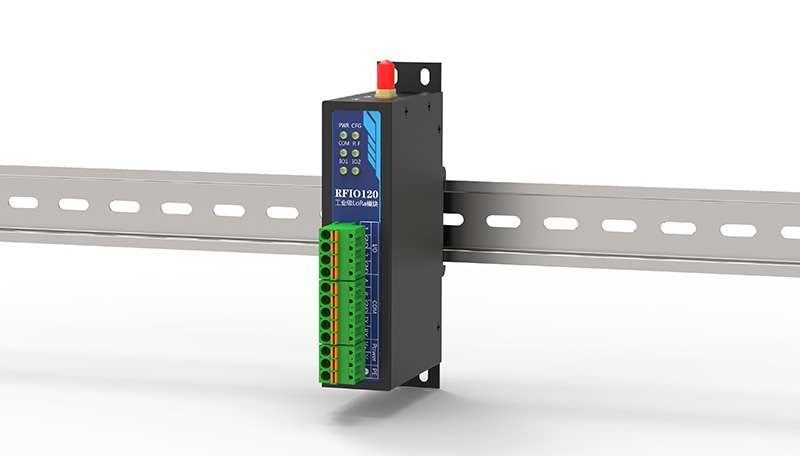

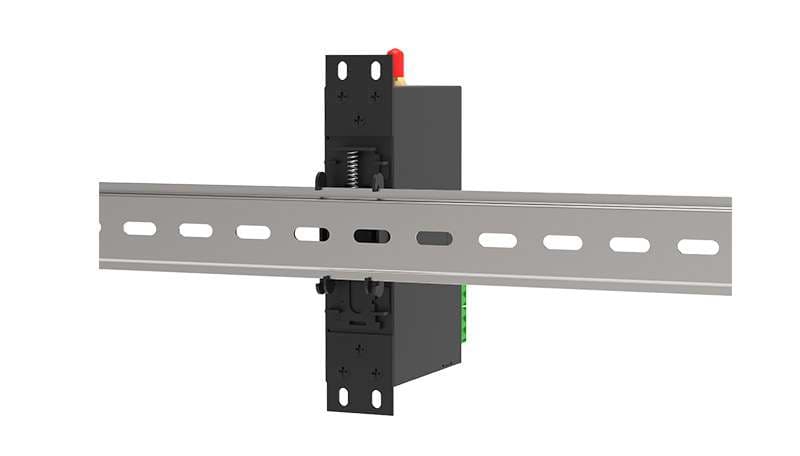

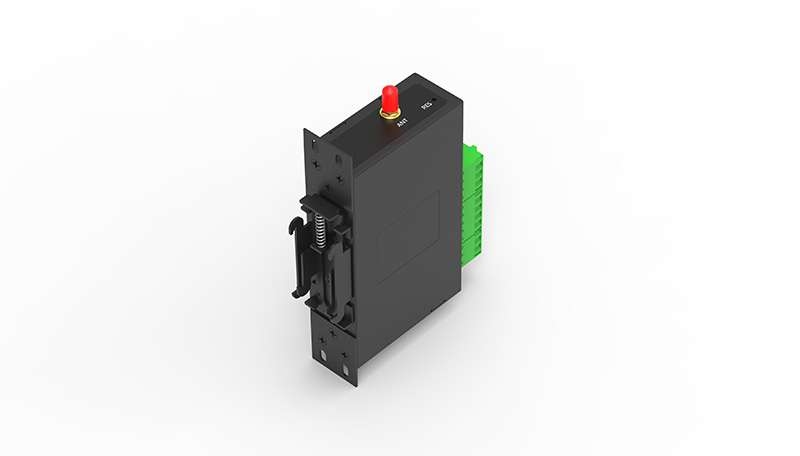

（18）体积小、质量轻，导轨式安装方便工业现场安装集成
参数类 | 参数项 | 参数值 | |||
无线参数 | 中心频率 | 433MHz | |||
调制方式 | GFSK（可订制ASK/FSK/OOK/MSK） | ||||
发射功率 | 30dBm | ||||
接收灵敏度 | -139dBm | ||||
信道容量 | 16 | ||||
天线阻抗 | 50Ω | ||||
空中传输速率 | 0.81~18.23kbps（可修改） | ||||
通信距离 | 1000 m（开阔视距，天线高度>1米） | ||||
串口参数 | 1路串口 | RS485/232（二选一） | |||
波特率 | 1200-115200bps | ||||
工作模式 | TCP Server/TCP Client/UDP | ||||
数据长度 | 8位 | ||||
停止位 | 1位和2位 | ||||
校验方式 | 奇校验、偶校验、无校验 | ||||
防雷保护级别 | 500W雷击浪涌 | ||||
过压过流保护 | 30V/100mA | ||||
I/O参数 | 2路I/O | I/O输入信号 | 电平信号 | 高电平为“1”：+2.0V~30V | |
开关信号 | 开路状态为“1” | ||||
I/O输出信号 | 集电极开漏输出 | ||||
最大负载 | 电压：30V | ||||
电源参数 | 电压 | DC9-30V | |||
功率 | ≦1.2W | ||||
环境要求 | 工作温度 | -40℃～80℃ | |||
工作湿度 | ≦95％RH | ||||
存储温度 | -40℃～80℃ | ||||
存储湿度 | ≦95％RH | ||||
RFIO120广泛应用于无线监视、测控、识别、数据采集传输等领域，如： PLC 控制、门禁医疗、楼宇自控、工业自动化、测量仪表及环境动力监控系统、 信息家电和 LED 信息显示设备 。
◆ 无线抄表、无线传感器
◆ 集装箱信息管理
◆ 自动化数据采集
◆ 工业控制、摇测
◆ 气象监测、遥感
◆ 楼宇小区自动化与安防
◆ 机器人控制
◆ 电力高温高压监测
