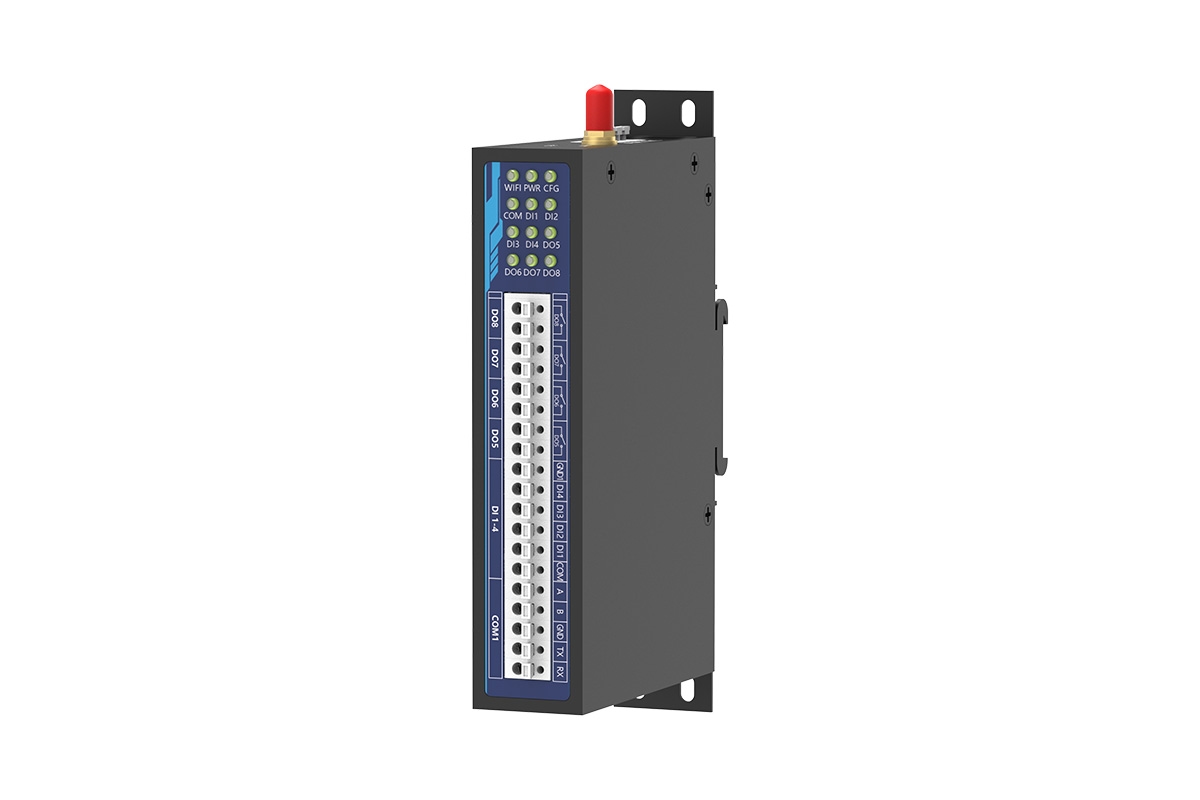

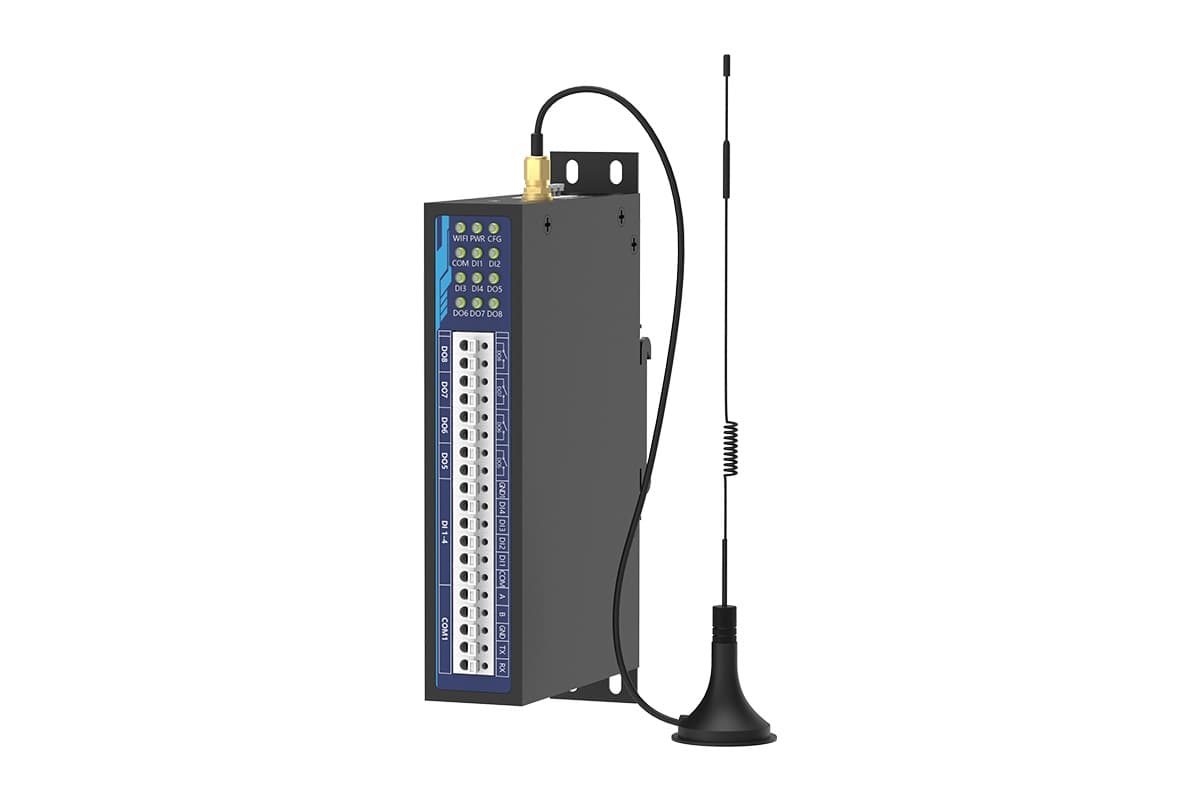

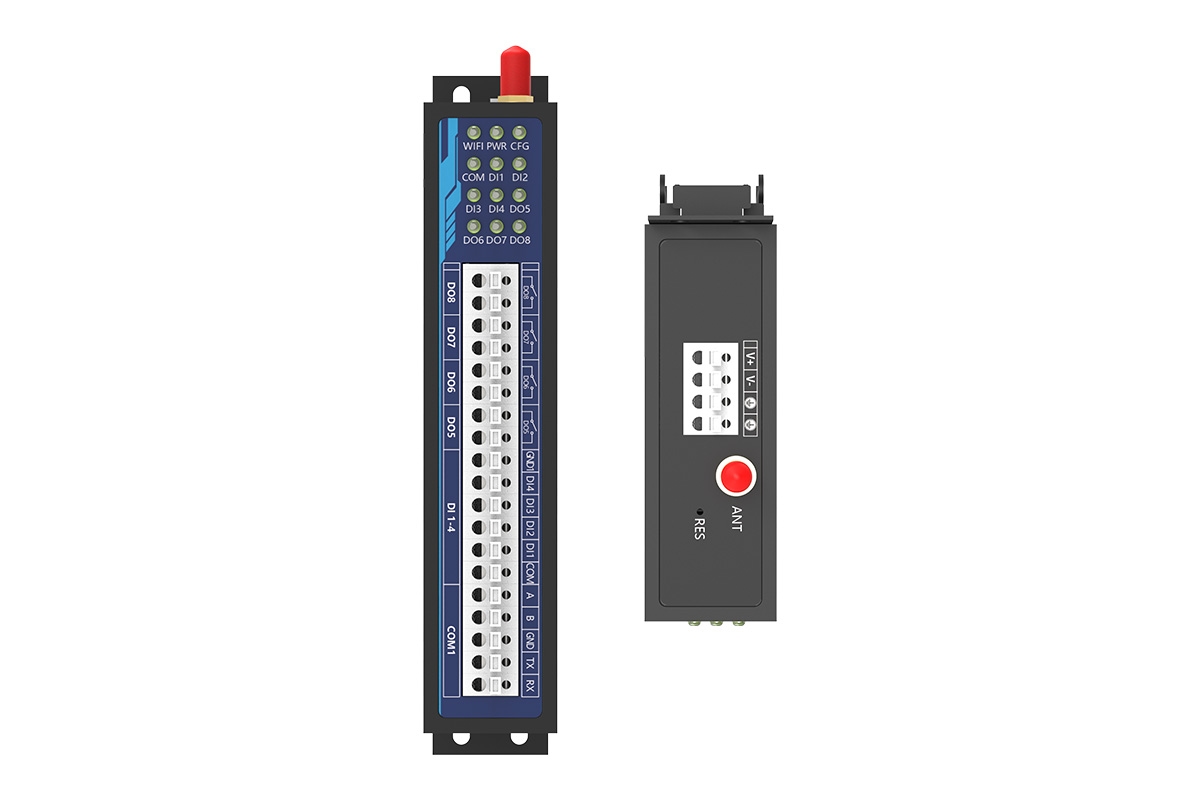

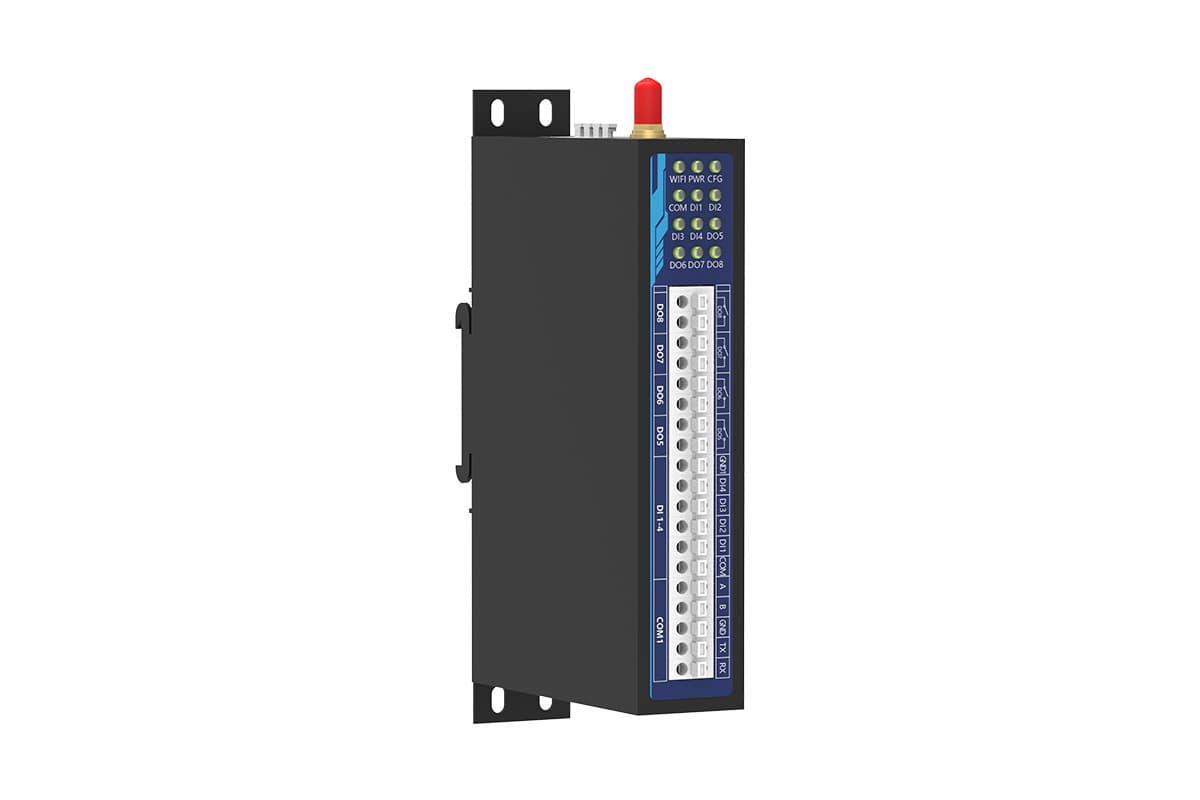

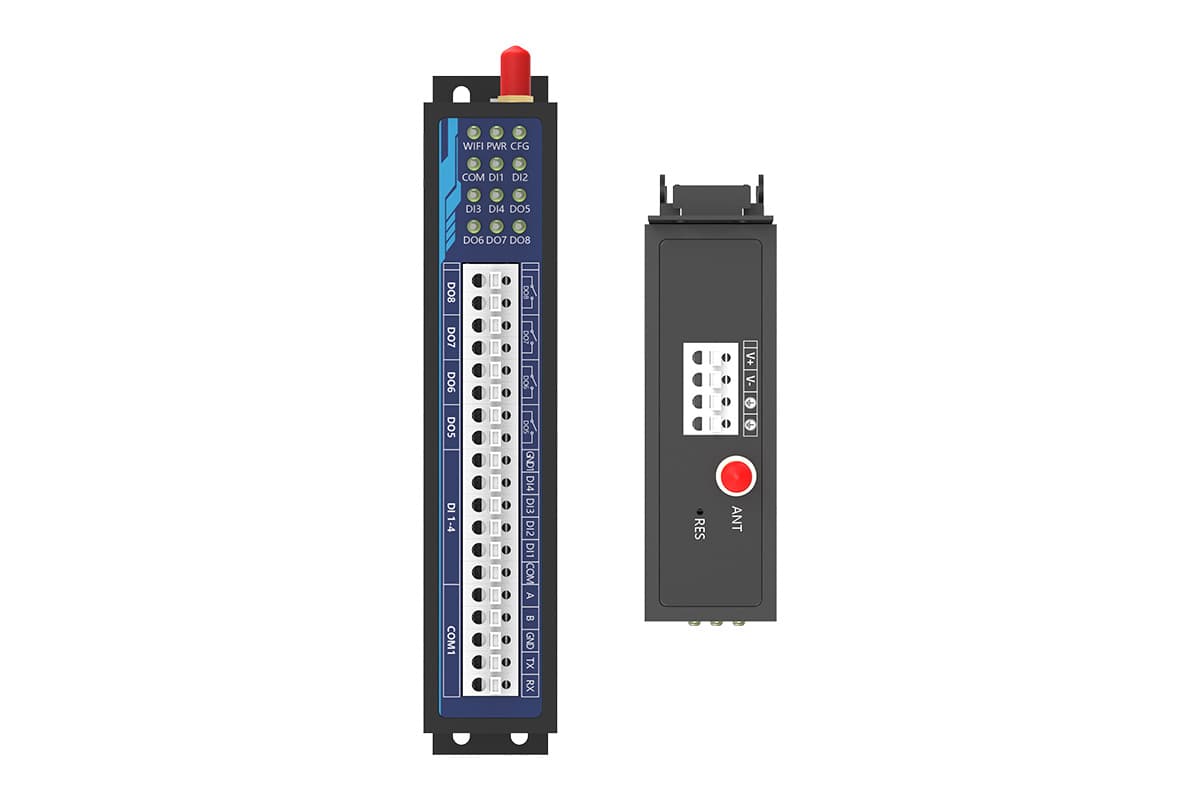

WIO1144是我公司研发的工业级无线开关量采集模块，支持1路RS232/485、4路DI、4路DO，可实现WiFi网络和RS232/RS485之间的双向透明传输，其内部集成完整的TCP/IP协议栈，可轻松实现RS232/RS485和WiFi网络的互联互通，支持串口、I/O和WiFi网络多重接口配置，可以根据实际需求自由配置输入通道，满足各种应用场景，具有网络覆盖范围广、组网灵活快捷、运行成本低等诸多优点，是工业解决方案的极佳选择。
（1）采用工业级32 位处理器，实时处理能力强
（2）工业级WiFi模块，内嵌全功能 TCP 协议栈
（3）支持WiFi子站（STA）和路由（AP）模式
（4）支持接入无线路由器，实现 IO 远程控制及数据通信
（5）输入支持无源干接点和有源5-30V信号
（6）串口支持 Modbus 网关功能
（7）支持Modbus主动轮询
（8）支持Modbus RTU/TCP，JSON/MQTT协议
（9）支持标准Modbus TCP协议
（10）支持接入转发云、采集云、私有云
（11）支持指令管理、协议转换
（12）宽电压输入：9-30VDC
（13）宽温范围：-40℃～85℃
| 串口 | |
| 数量 | 1 |
| 类型 | RS232/485 |
| 接口形式 | 工业接线端子 |
| EMC | 500W雷击浪涌 |
| 过流保护 | RS485：30V/100mA |
| 串口设置 | |
| 工作模式 | DTU、ModbusTCP、ModbusRTU、GATE |
| 波特率 | 1200、2400、4800、9600、19200、38400、57600、115200bps |
| 数据长度 | 7、8 |
| 停止位 | 1、2 |
| 校验 | Odd（奇校验）、Even（偶校验）、None（无校验） |
| 通讯设置 | |
| 通讯工作模式 | TCP Server、TCP Client、UDP |
| 通讯协议 | ModbusRTU、ModbusTCP、JSON、CUSTOM |
| 上报通讯协议 | JSON |
| 遥控协议 | JSON、MODBUS |
| DI接口 | |
| 数量 | 4 |
| 类型 | 光耦输入 |
| 接口形式 | 工业接线端子 |
| 有源信号（DI接GND） | 高电平为“1”：+5.0V～30VDC；低电平为“0”：0～+3.0VDC |
| 开关信号（DI接COM） | 开路状态为“0”；闭合状态为“1” |
| EMC | 500W雷击浪涌 |
| 隔离电压 | 1500VDC/min |
| DO接口 | |
| 数量 | 4 |
| 类型 | 常开继电器 |
| 接口形式 | 工业接线端子 |
| 接触电阻（初始） | ≤100mΩ（1A 6VDC） |
| 额定负载（阻性） | 16A 277VAC/30VDC |
| 无线参数 | |
| 天线数量 | 1（WiFi） |
| 天线接口 | SMA母头 |
| 组网方式 | AP/STA |
| 电源特性 | |
| 接口形式 | 工业接线端子 |
| 输入电压 | DC9-30V |
| 功率 | ≦6.0W |
| EMC | 1500W雷击浪涌 |
| 过载保护 | 支持 |
| 过压保护 | 支持 |
| 防反接功能 | 支持 |
| WiFi参数 | |
| 工作频段 | 2.4GHz：2.400～2.4835 GHz |
| 内核 | RISC处理器（主频高达240MHz） |
| WiFi 协议 | IEEE 802.11b/g/n/ax |
| 调制方式 | CCK/ BPSK/ QPSK/ 16QAM/ 64QAM |
| 加密模式 | WPA-PSK/ WPA2-PSK/ WPA3-SAE/ AES-128 |
| 接收灵敏度 | 802.11b@1Mbps：-92dBm±2dB |
| 工作环境 | |
| 工作温度 | -40℃～85℃ |
| 存储温度 | -40℃～85℃ |
| 相对湿度 | ≦95％RH |
| 机械特性 | |
| 外壳 | 金属 |
| IP等级 | IP30 |
| 尺寸 | 长*宽*高(mm)141×90×30（不含挂板），164×90×30（含挂板） |
| 实验标准 | |
| 静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
| 电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
| 低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
| 认证 | |
| FCC | 47 CRF FCC Part 15，Subpart B ANSI C63.4-2014 |
| GB | GB 4943.1-2022 音视频、信息技术和通信技术设备--第 1 部分：安全要求 |
| 保修 | |
| 保修期限 | 5年 |
