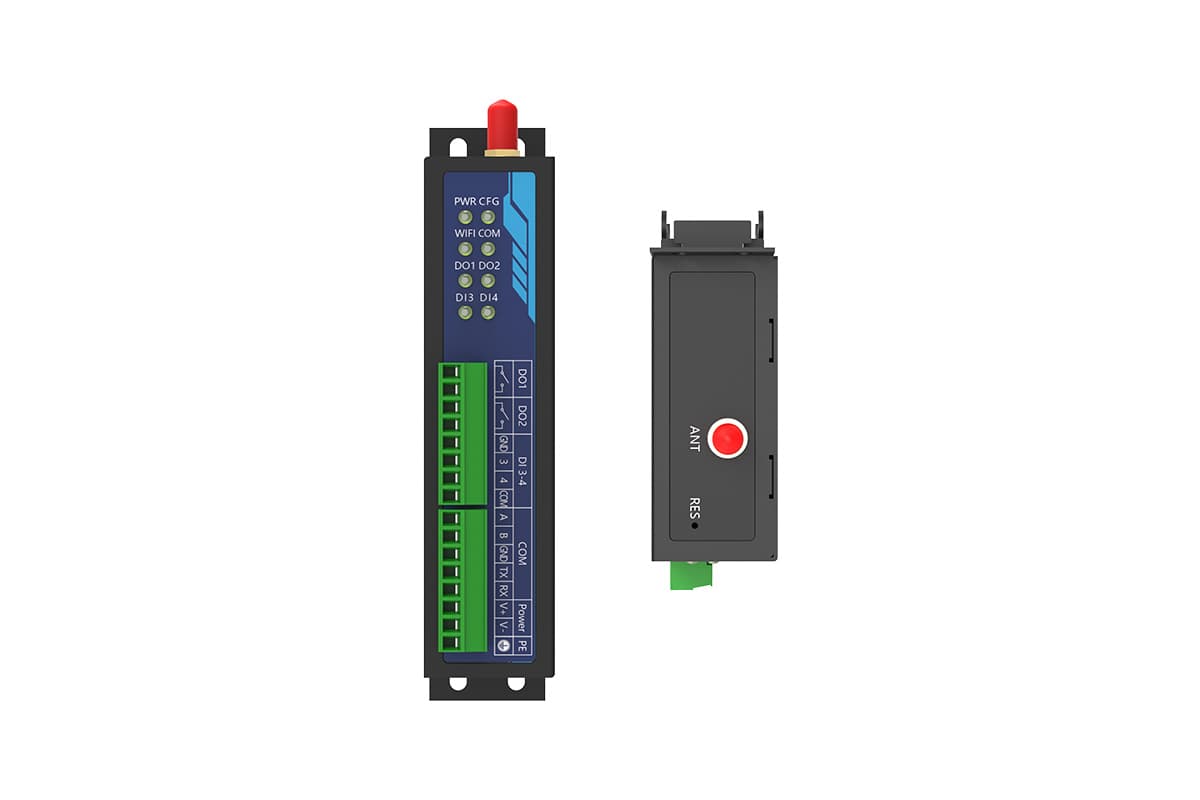

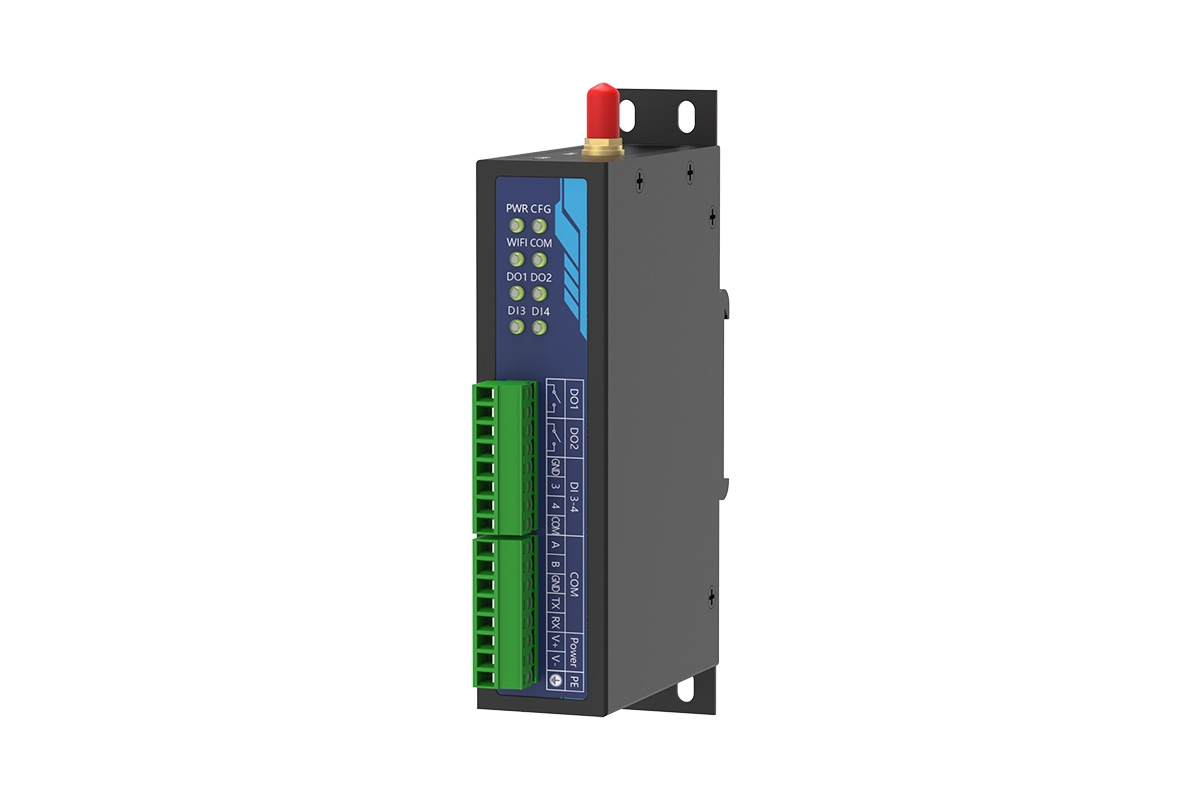

WIO1122是我公司研发的工业级无线开关量采集模块，支持2路DI，2路继电器输出，1路RS232/RS485串口，可实现WiFi网络和RS232/RS485之间的双向透明传输，其内部集成完整的TCP/IP协议栈，可轻松实现RS232/RS485和WiFi网络的互联互通，支持串口、I/O和WiFi网络多重接口配置，可以根据实际需求自由配置输入通道，满足各种应用场景，具有网络覆盖范围广、组网灵活快捷、运行成本低等诸多优点，是工业解决方案的极佳选择。
该系列模块的电子电路、产品接口均采用工业级设计，拥有高等级防浪涌及雷击电气隔离保护，高电磁兼容性，可在恶劣电气环境中长期稳定工作。
（1）采用32位高性能处理器，内置硬件看门狗电路，保证模块运行稳定
（2）支持动态IP（DHCP）和静态IP
（3）支持TCP Server，TCP Client、UDP等多种使用方法
（4）可采集现场的I/O输入信号，并输出I/O控制信号
（5）I/O信号类型可根据现场需要进行灵活配置
（6）Wi-Fi 协议：IEEE 802.11b/g/n/ax
（7）Wi-Fi 工作频率为2.4GHz
（8）Wi-Fi 调制方式为CCK/ BPSK/ QPSK/ 16QAM/ 64QAM
（9）Wi-Fi支持加密方式为WPA-PSK/ WPA2-PSK/ WPA3-SAE/ AES-128
（10）数据全透明传输，用户无需了解复杂的 TCP/IP 等协议
（11）使用工业级 WIFI模块，内嵌全功能 TCP 协议栈
（12）配置软件功能强大，使用灵活方便
（13）设有密码保护，具有较高的安全等级
（14）所有接口均进行防雷击、浪涌处理
（15）通讯口都有独立的指示灯，方便指示工作状态
（16）具有 Reset 键，可在系统参数配置混乱的情况下恢复到出厂设置
（17）工作电压范围宽，电源具有良好的过流过压、防反接保护功能
（18）支持在线更新固件，方便用户对设备进行更新
（19）采用高档金属外壳，外观精致，有效保护产品稳定运行
（20）支持注册功能，方便对接云平台
参数类别 | 参数项 | 参数值 | |
Wi-Fi参数 | 工作频段 | 2.4GHz：2.400~2.4835 GHz | |
内核 | RISC处理器（主频高达240MHz） | ||
Wi-Fi 协议 | IEEE 802.11b/g/n/ax
| ||
工作模式 | AP/STA | ||
调制方式 | CCK/ BPSK/ QPSK/ 16QAM/ 64QAM | ||
加密模式 | WPA-PSK/ WPA2-PSK/ WPA3-SAE/ AES-128 | ||
数据传输速率 | 802.11b：1 Mbps、2 Mbps、5.5 Mbps、11 Mbps 802.11g：6 Mbps、9 Mbps、12 Mbps、18 Mbps、24 Mbps、36 Mbps、48 Mbps、54 Mbps 802.11n：HT20（MCS 0~MCS 7）、HT40（MCS 0~MCS 7） 802.11ax：HT20（MCS 0~MCS 7）
| ||
接收灵敏度 | 802.11b@1Mbps：-92dBm±2DB | ||

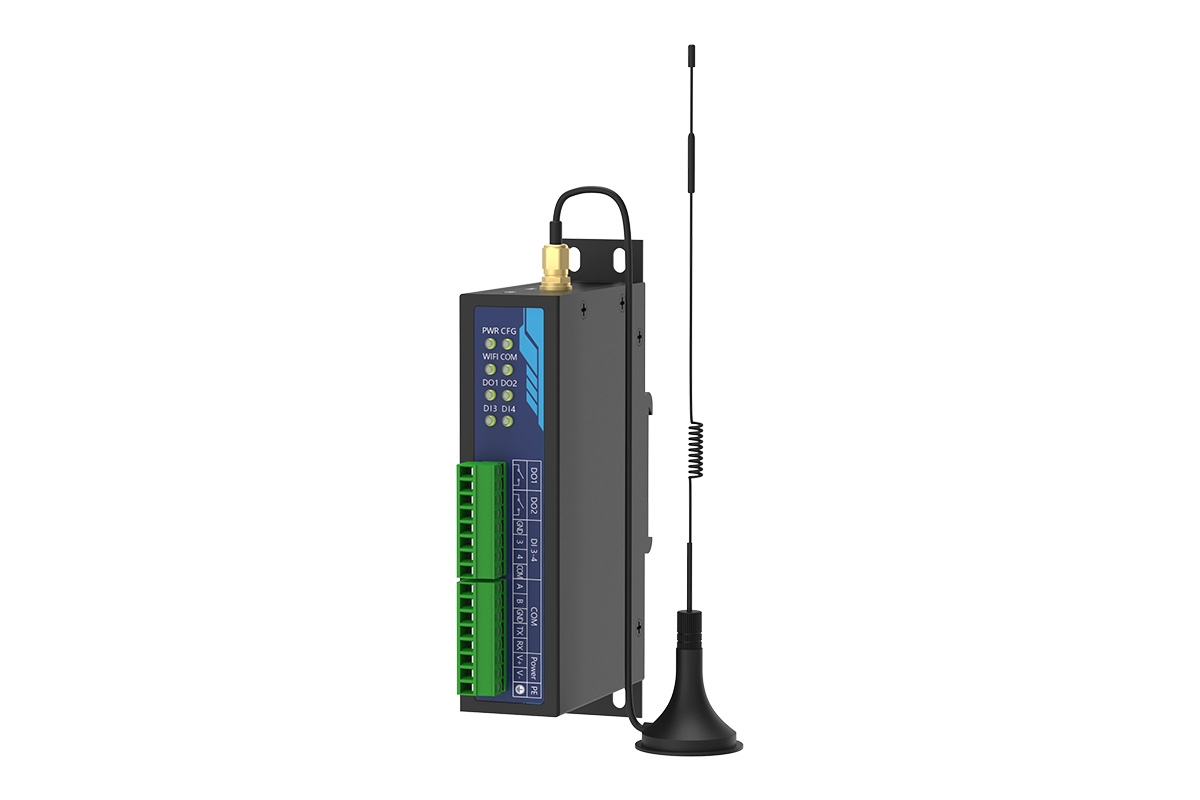

天线接口 | SMA母头 | ||
通道参数 | 继电器通道 | 2路常开继电器 | |
DI通道 | 2路DI | ||
串口通道 | 1路RS232/RS485复合串口通道 | ||
继电器参数 | 触点负载（阻性） | 10A 250VAC | |
接触电阻
| 70mΩ以下（1A 6VDC）
| ||
触点形式 | 常开 | ||
DI通道 | 电平信号 | 采集5-30VDC | |
开关信号 | 开路状态为“0” 闭合状态为“1” | ||
串口参数 | 接口类型 | 1路RS232/RS485 | |
接口形式 | 工业接线端子 | ||
波特率 | 1200-115200bps | ||
工作方式 | TCPServer/TCPClient/UDP | ||
支持位数 | 7、8位 | ||
停止位 | 1位和2位 | ||
校验方式 | 奇校验、偶校验、无校验 | ||
防护参数 | 串口 | 500W雷击浪涌 | |
RS485：30V/100mA过压过流保护 | |||
电源 | 1500W雷击浪涌 | ||
DI | EMC | 500W雷击浪涌 | |
电气隔离 | 3750 Vrms 隔离电压 | ||
电源参数 | 电压 | DC9-30V | |
功率 | ≦1.5W | ||
环境要求 | 工作温度 | -40℃～80℃ | |
工作湿度 | ≦90％RH | ||
存储温度 | -40℃～80℃ | ||
存储湿度 | ≦95％RH | ||
