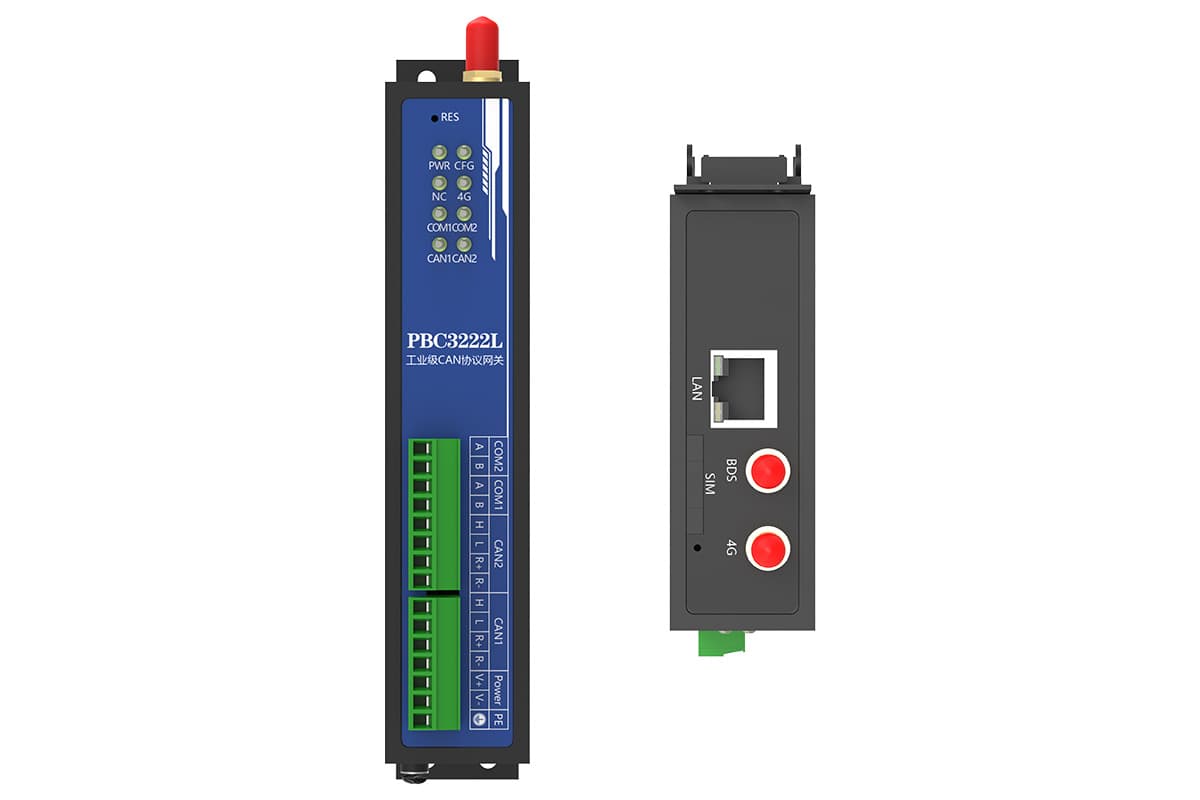

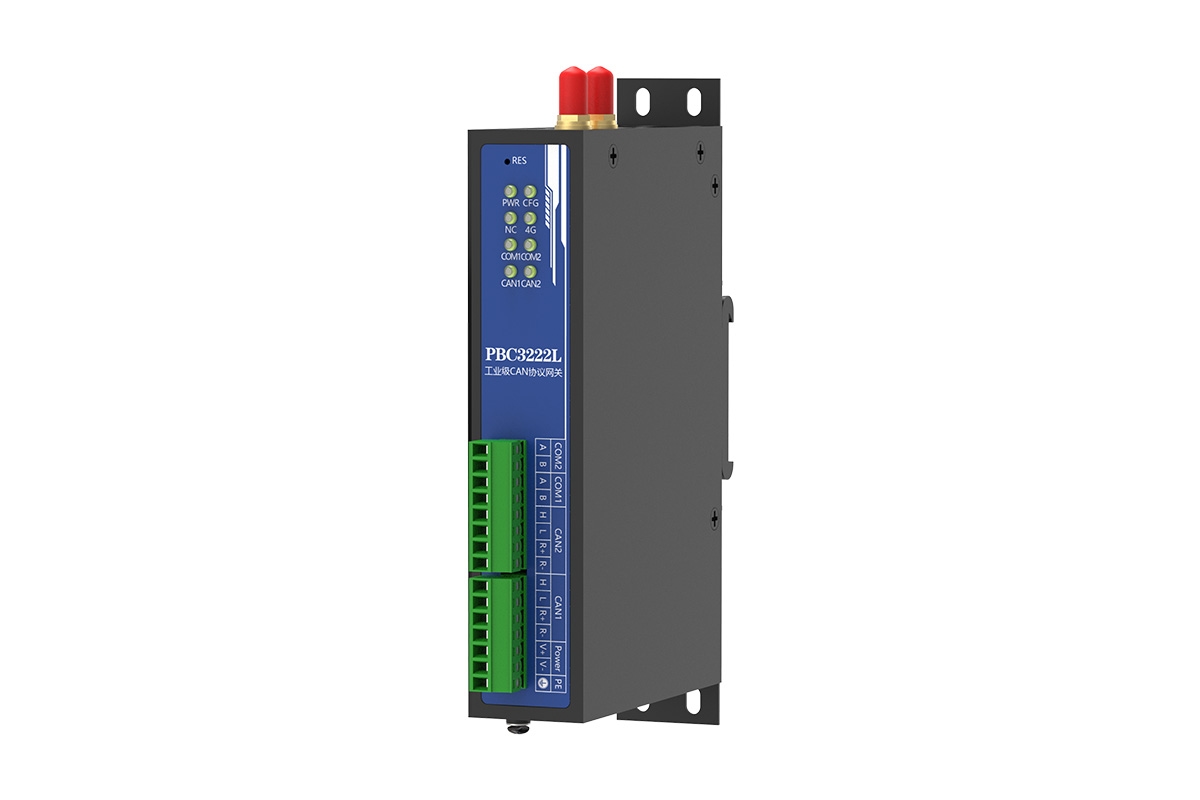

PBC3222L是一款高性能、多协议融合的工业级物联网网关，专为解决复杂工业现场设备上云、数据融合与远程管理而设计。设备集成了4G无线通信、以太网、双路RS485、双路CAN总线接口，并内置GPS定位模块，可轻松将现场广泛使用的CANopen/CAN总线设备和Modbus RTU串口设备的数据，无缝转换为标准的MQTT协议，并安全、可靠地传输至云端物联网平台或本地服务器。
本产品适用于车辆远程监控（VCU、电池、电机）、智能工厂（PLC、仪器仪表）、电力监控、环境监测、智慧城市等需要多总线接入、无线远程通信与精准定位的场景，是构建工业4.0和物联网系统的关键连接枢纽。
1、强大的多协议接入与转换能力
双协议核心转换：完美支持CANopen/CAN 与 MQTT 的双向协议转换，以及 Modbus RTU 与 MQTT 的双向协议转换。
多主站支持：可同时作为CANopen主站/从站、Modbus主站（客户端）从多个从机轮询数据。
灵活数据映射：提供直观的配置工具，可将CAN ID/CANopen对象字典、Modbus寄存器地址，自由映射为用户自定义的JSON或标准格式的MQTT主题与报文。
2、高精度GPS定位功能
多系统融合定位：支持GPS+北斗双系统导航定位，定位精度可达10米以内，测速精度0.2米/秒。
实时位置监控：可实时获取设备经纬度、速度、方向等位置信息。
快速定位启动：支持冷启动快速定位，在户外环境下可快速获取卫星信号。
授时服务：支持高精度时间传递，为工业现场提供精准时间同步。
3、丰富的工业接口配置
无线通信：支持4G LTE全网通（可选5G），具备高增益天线接口，保障在恶劣环境下的无线连接稳定性。
有线网络：集成1路10/100M自适应以太网口，支持有线备用、局域网接入及设备远程配置。
串行接口：提供2路隔离的RS485接口，每路支持Modbus RTU协议，可连接大量仪表、传感器、PLC等。
总线接口：提供2路独立的CAN总线接口（兼容CAN 2.0A/2.0B），支持CANopen协议栈，可直接接入车载网络、工业控制器等。
4、高可靠性与工业级设计
宽压宽温：支持9~30V DC宽压输入，工作温度范围达-40℃ ~ +85℃，适应严苛的工业与车载环境。
高防护等级：金属外壳，IP30防护，有效抵御电磁干扰，确保设备长期稳定运行。
看门狗与自恢复：内置芯片看门狗，在网络异常、系统故障时可自动重启，实现7x24小时无人值守。
5、便捷的运维与高安全性
远程配置与管理：支持通过Web服务器或云端平台进行远程参数配置、程序升级与设备诊断。
数据安全：支持MQTT over TLS/SSL加密传输，保障数据端到端安全。
数据缓存与断线续传：设备具备本地存储空间，在网络中断时自动缓存数据，网络恢复后优先补传，确保数据完整性。
以太网接口 | |
数量 | 1 |
接口形式 | RJ45 |
线序标准 | TIA/EIA568B 标准线序 |
速率 | 10/100M |
电磁隔离保护 | 2KV |
网络配置 | |
工作模式 | WAN模式、LAN模式 |
IP地址 | 192.168.1.5 |
子网掩码 | 255.255.255.0 |
网关 | 192.168.1.1 |
DNS服务器1 | 114.114.114.114 |
DNS服务器2 | 8.8.8.8 |
串口 | |
数量 | 2 |
类型 | RS485 |
接口形式 | 工业接线端子 |
接口定义 | RS485_A、RS485_B |
EMC | 500W雷击浪涌 |
过流保护 | 30V/100mA |
隔离电压 | 1500VDC |
CAN口 | |
数量 | 2 |
接口形式 | 工业接线端子 |
接口定义 | H：CAN_H 信号线（CAN 高） L：CAN_L 信号线（CAN 低） R+/R-：匹配电阻高低电平端 |
EMC | 500W雷击浪涌 |
共模瞬态抗扰度（CMTI） | 250kV/us |
ESD（HBM） | ±8kV |
隔离电压 | 1500VDC |
电源特性 | |
接口形式 | 工业接线端子 |
输入电压 | DC9-30V |
功率 | ≦5.0W |
EMC | 1500W雷击浪涌 |
过流保护 | 支持 |
过压保护 | 支持 |
防反接功能 | 支持 |
天线接口参数 | |
数量 | 2 |
天线接口 | SMA母头 |
4G模块参数 | |
频段信息 | LTE-FDD：B1/3/5/8 |
LTE-TDD：B34/38/39/40/41 | |
最大数据传输速率 | LTE-FDD（Mbps）：10（下行）/5（上行） |
LTE-TDD（Mbps）：8.96（下行）/3.1（上行） | |
功耗（典型值） | 5.58μA@关机 |
0.40mA@睡眠 | |
8.845mA@空闲 | |
采集连接-Modbus连接 | |
连接类型 | TCP服务连接器、TCP客户端连接器、TCP云转发连接器、UDP客户端连接器、串行口连接器 |
通讯协议类型 | Modbus TCP/RTU、EIO开关量TCP协议、EIO开关量RTU协议、TD温湿度RTU协议 |
采集连接-CANopen连接 | |
波特率范围 | 5Kbps-1Mbps |
检测模式 | 节点守护模式、心跳模式 |
工作环境 | |
工作温度 | -40℃～85℃ |
存储温度 | -40℃～85℃ |
相对湿度 | ≦95％RH |
机械特性 | |
外壳 | 金属 |
IP等级 | IP30 |
尺寸 | 长*宽*高(mm)141×90×30（不含挂板），164×90×30（含挂板） |
实验标准 | |
静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
保修 | |
保修期限 | 5年 |
联系方式 | (86)0371-60201486 http://www.ipcsun.com |
