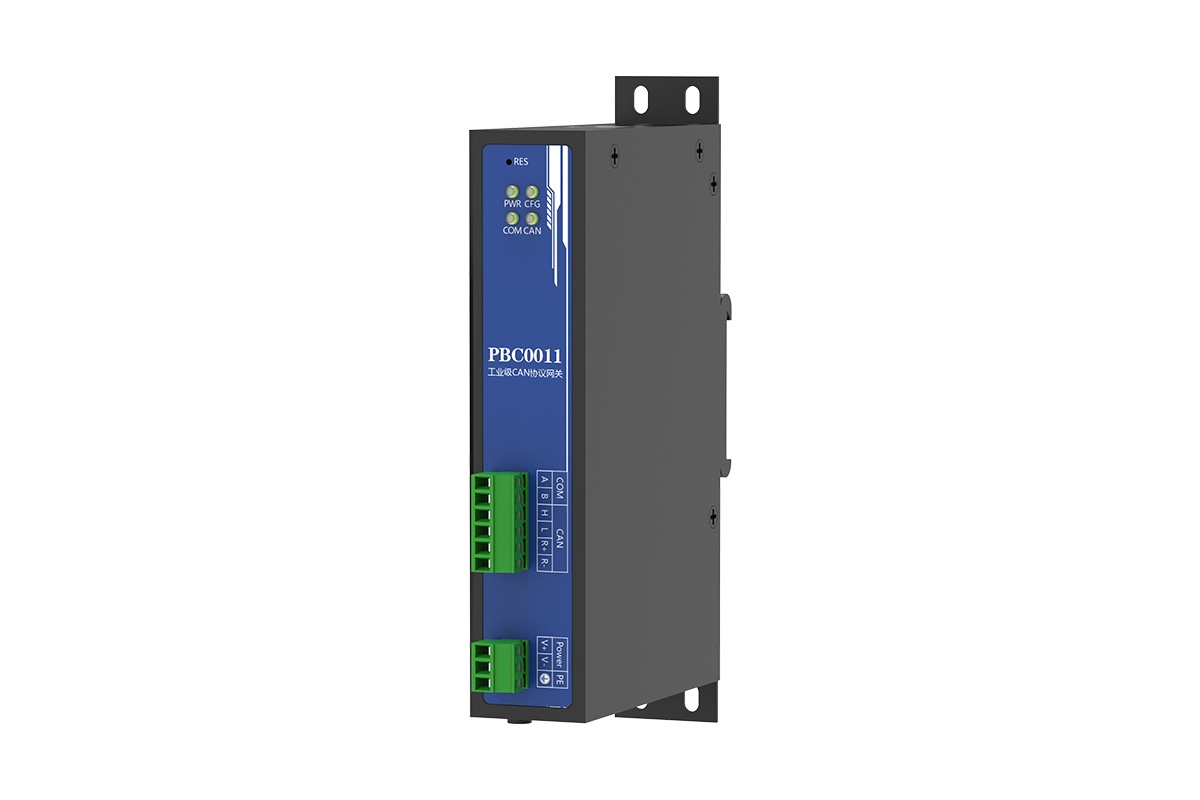

CAN转Modbus网关是我公司研发的高性能、高可靠性的工业级协议转换设备。能够在CAN总线网络与Modbus TCP或Modbus RTU网络之间建立无缝的通信桥梁，实现不同协议设备之间的数据交换与集成。PBC0011支持1路LAN、1路CAN、1路RS485串口，广泛应用于汽车制造、电力监控、智能交通、工业自动化等领域，是实现设备互联、数据采集和系统集成的理想解决方案。
采用工业级32 位处理器，实时处理能力强
支持CAN-Bus和Modbus协议的单向或双向转换
支持标准的ModbusTCP/RTU协议
Modbus支持功能码：01H、02H、03H、04H、05H、06H、15H、16H
支持CAN2.0A和CAN2.0B协议，符合ISO/DIS 11898规范
CAN口与串口内置隔离保护，有效抵御外部干扰
实时监控系统，直接查看Modbus寄存器实时值变化
可自由配置CAN帧与Modbus寄存器地址之间的对应关系、
支持多种数据类型和字节序配置
支持Modbus报文监控数据导出
支持配置参数批量导入导出
支持数据映射批量导入导出
WEB配置界面简洁直观
支持DNS 域名解析功能
工业级设计，宽温工作，抗干扰能力强
宽电压输入：9-30VDC
宽温范围：-40℃～85℃
以太网接口 | |
数量 | 1 |
接口形式 | RJ45 |
线序标准 | TIA/EIA568B 标准线序 |
速率 | 10/100M |
电磁隔离保护 | 2KV |
网络配置 | |
网络模式 | 静态IP、DHCP |
IP地址 | 192.168.1.5 |
子网掩码 | 255.255.255.0 |
网关 | 192.168.1.1 |
DNS服务器 | 8.8.8.8 |
串口 | |
数量 | 1 |
类型 | RS485 |
接口形式 | 工业接线端子 |
接口定义 | RS485_A、RS485_B |
EMC | 500W雷击浪涌 |
过流保护 | 30V/100mA |
隔离电压 | 1500VDC |
CAN口 | |
数量 | 1 |
接口形式 | 工业接线端子 |
接口定义 | H：CAN_H 信号线（CAN 高） L：CAN_L 信号线（CAN 低） R+/R-：匹配电阻高低电平端 |
CAN总线波特率范围 | 5Kbps-1Mbps |
EMC | 500W雷击浪涌 |
共模瞬态抗扰度（CMTI） | 250kV/us |
ESD（HBM） | ±8kV |
隔离电压 | 1500VDC |
电源特性 | |
接口形式 | 工业接线端子 |
输入电压 | DC9-30V |
功率 | ≦3.0W |
EMC | 1500W雷击浪涌 |
过流保护 | 支持 |
过压保护 | 支持 |
防反接功能 | 支持 |
基本参数 | |
数据方向 | CAN→Modbus、Modbus→CAN、双向 |
Modbus从站支持功能码 | 01H、02H、03H、04H、05H、06H、15H、16H |
Modbus接口类型 | TCP Server、TCP Client、UDP Server、UDP Client、Serial |
Modbus类型 | Modbus RTU、Modbus TCP |
工作环境 | |
工作温度 | -40℃～85℃ |
存储温度 | -40℃～85℃ |
相对湿度 | ≦95％RH |
机械特性 | |
外壳 | 金属 |
IP等级 | IP30 |
尺寸 | 长*宽*高(mm)141×90×30（不含挂板），164×90×30（含挂板） |
实验标准 | |
静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
保修 | |
保修期限 | 5年 |
联系方式 | (86)0371-60201486 http://www.ipcsun.com |
