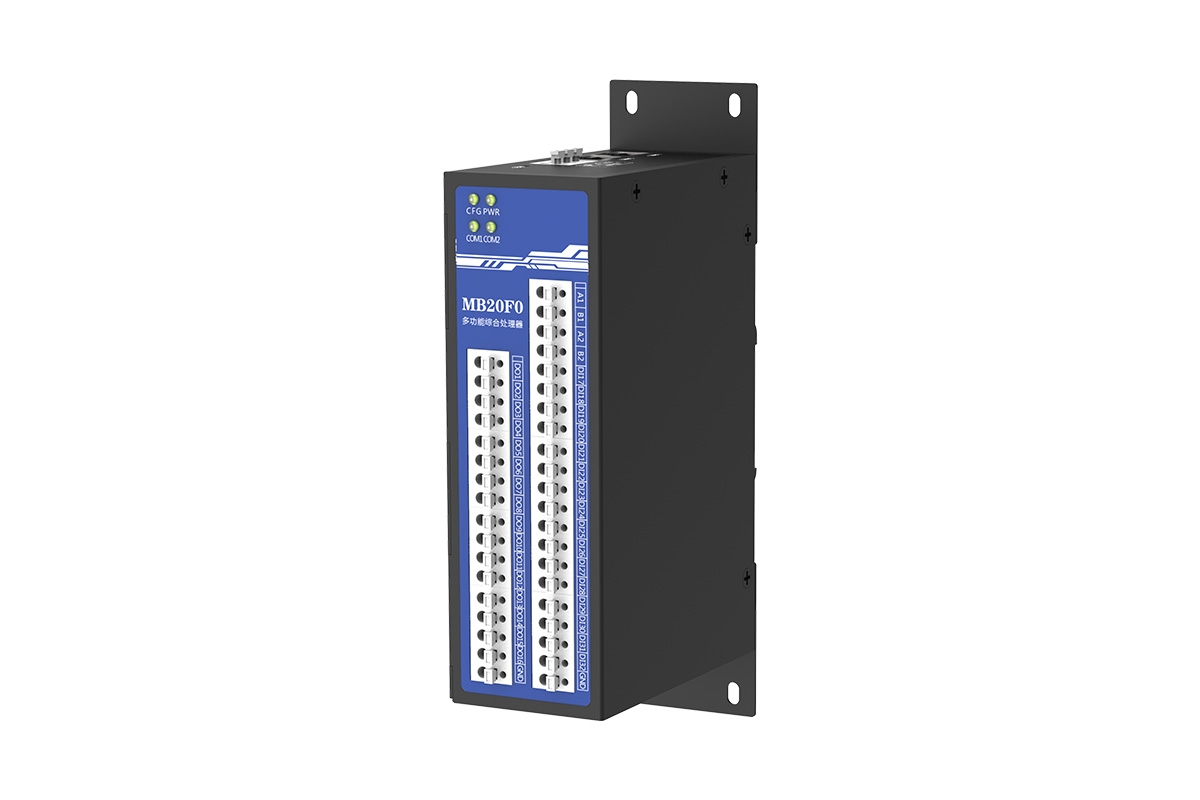

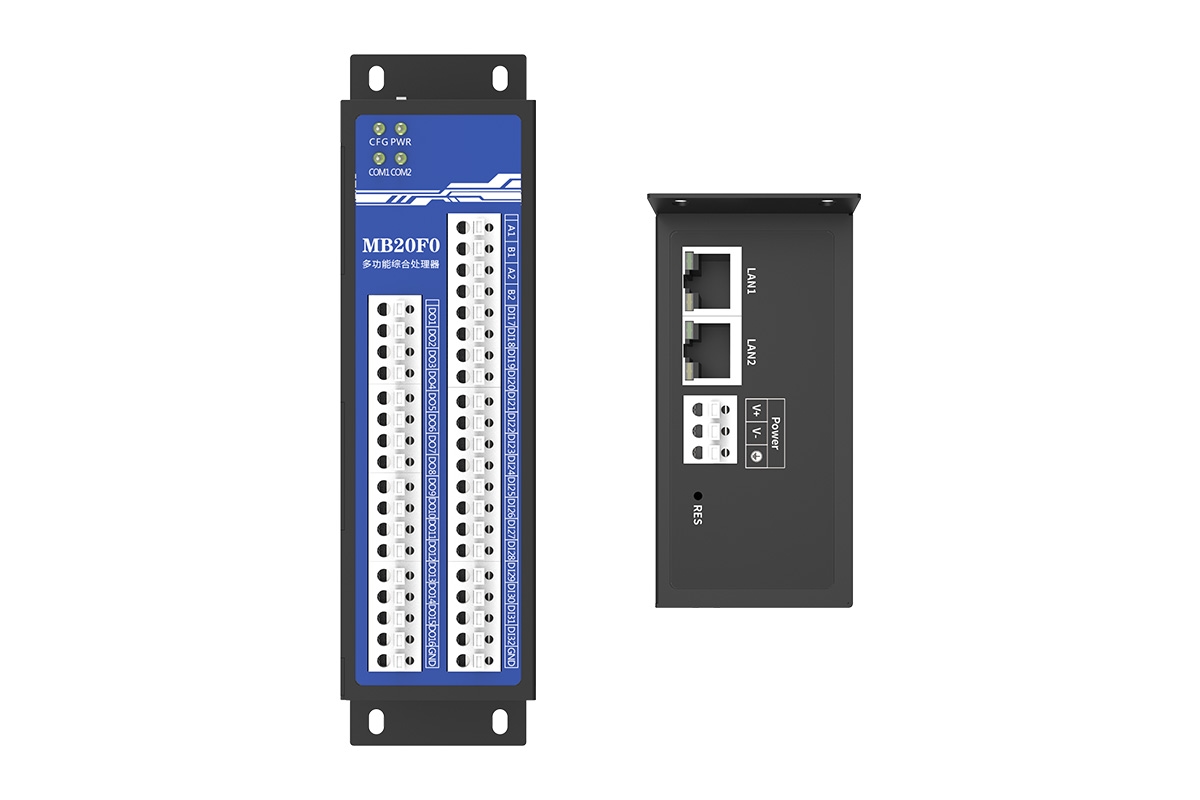

MB20F0为综合型智能通讯网关，提供2路以太网、2路RS485串口、16路采集、16路输出通道，模块集成了串口服务器和Modbus网关功能，Modbus寄存器访问支持网络和串口，Modbus寄存器对应的设备关系可根据现场需要进行灵活配置，具备自主采集功能，大大减轻服务器的工作压力，模块功能强大使用灵活。
支持可视化PC配置软件及WEB页面配置，通讯参数设置灵活方便。广泛应用于工业监控、电力系统、交通管理、煤矿监控、水处理、石油化工、环境动力监控系统、信息家电和LED信息显示设备等行业。
该系列设备硬件完全按照工业级标准设计，通讯接口进行了防雷击浪涌处理，电源具有工作电压范围宽、防接反和防雷击保护，可在恶劣电气环境中长期稳定工作。
（1）采用工业级32位ARM9处理器，主频300MHz，内存64M，Flash256M，实时处理能力极强
（2）所有通讯接口均进行防雷击、浪涌处理
（3）10/100M自适应以太网接口，支持动态IP和静态IP
（4）同时支持以太网和串口信号通信方式，支持标准的Modbus协议
（5）I/O采集支持干湿接点，可采集开关信号，也可采集电平信号
（6）输出支持初始状态锁定、输出锁定及安全状态设定
（7）支持8路RS232/485，可以做为串口服务器使用，还具备Modbus网关的功能
（8）支持4路电源输出，可以同时为多个模块供电，施工现场更为方便
（9）支持WEB网页和PC软件等多种参数配置方式，配置参数方便灵活
（10）属于多接口、多信号、智能型综合网关
（11）多重软硬件可靠设计，使设备安全运行
（12）可在云端直接控制，并可上报自定义内容
（13）具有Reset键，可在系统参数配置混乱的情况下恢复到出厂设置
（14）高档金属外壳，精致美观，并可有效保护产品稳定运行
（15）支持注册功能，方便对接云平台
参数类别 | 参数项 | 参数值 |
通道参数 | 网口通道 | 2路10/100M局域网自适应网口，可做交换机使用 |
串口通道 | 2路RS485 | |
DI采集通道 16路 | 有源NPN电平信号：高电平为“1”：+2.0V～30V 低电平为“0”：0～+1.0V | |
无源干节点信号：开路状态为“1” 闭合状态为“0” | ||
DO输出通道 16路 | DC 9-30V电平输出（输出电压取决于设备的输入电源电压），单路输出电流小于100mA | |
防护参数 | 串口 | 500W电气防护 |
电源 | 500W雷击浪涌 | |
IO口 | 500W雷击浪涌 | |
网口 | 2KV电磁隔离保护 | |
电源参数 | 电压 | DC 9-30V |
功率 | ≤2.5W | |
环境要求 | 工作温度 | -40℃～80℃ |
工作湿度 | ≤95％RH |
