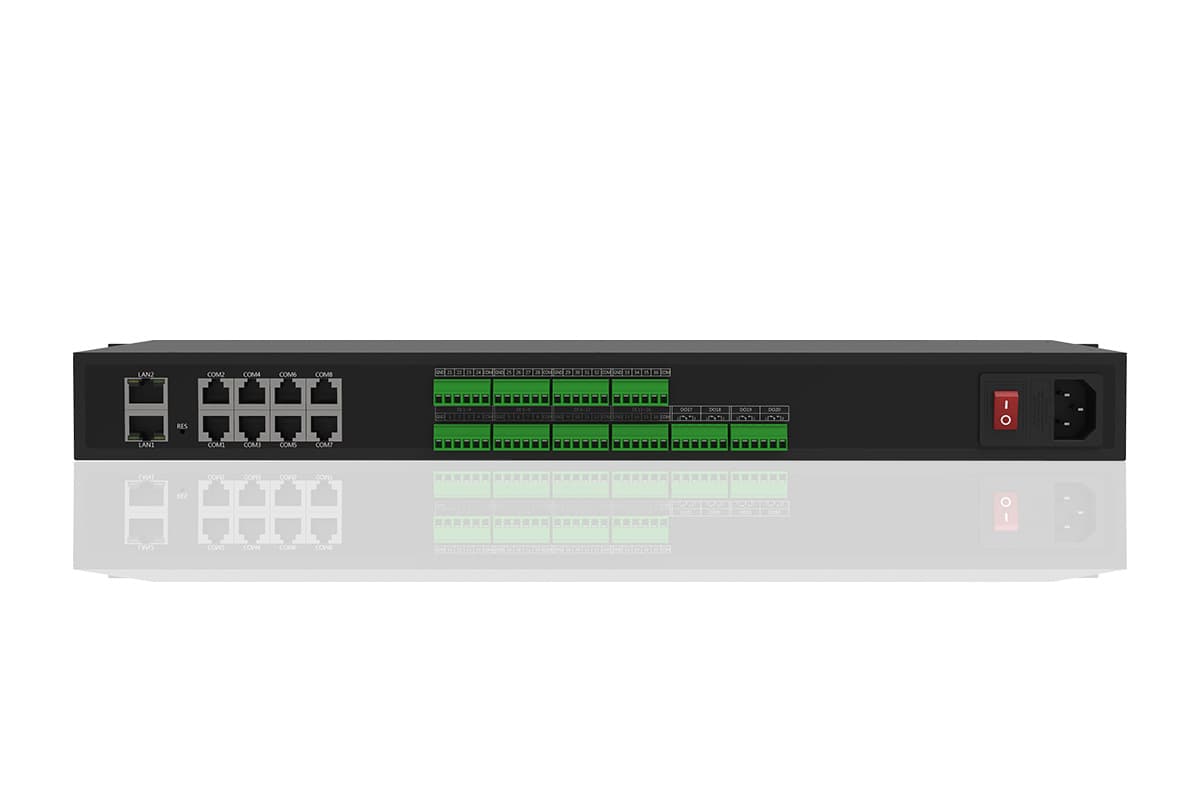

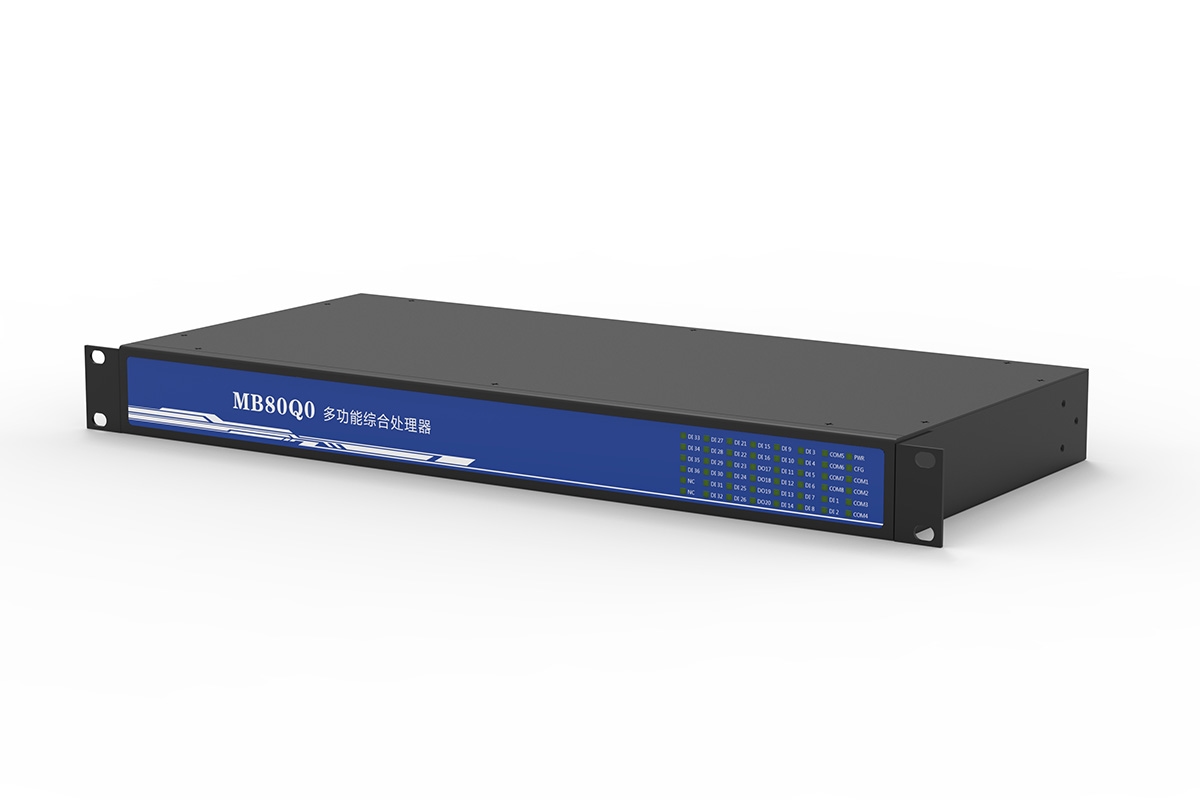

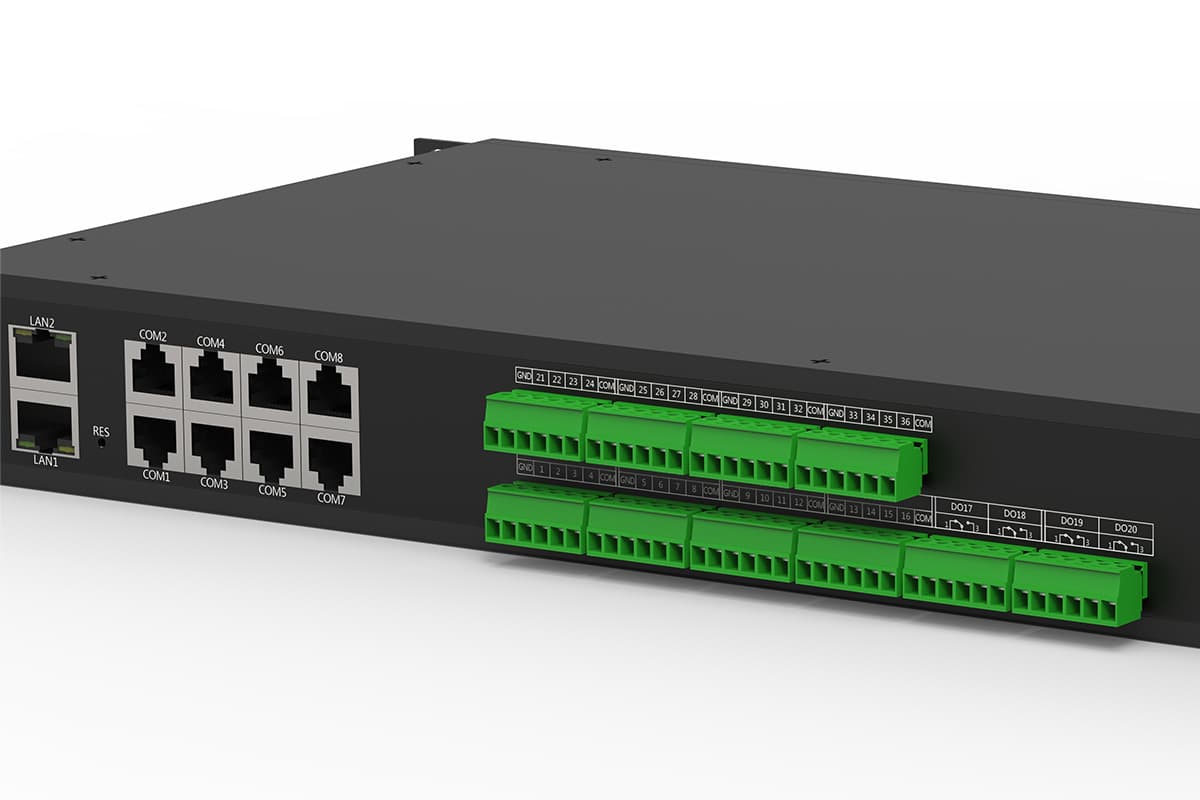

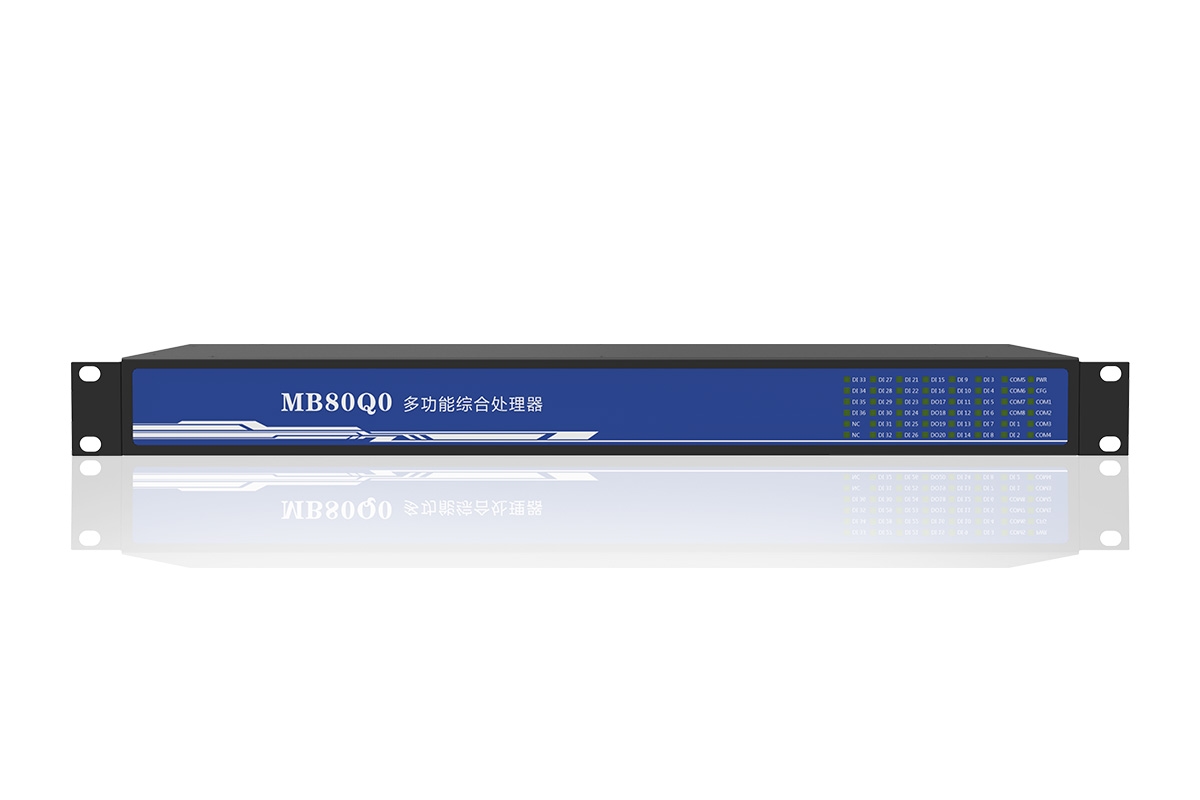

MB80Q0是我公司研发的工业级多功能综合处理器，提供2路以太网、8路复合型串口、内置4路继电器、32路DI采集，支持双IP，提供单/双电源输入可选，模块功能强大使用灵活，同时复合串口服务器、边缘计算数采网关、远程I/O、CAN转以太网设备功能。
支持可视化PC配置软件及WEB页面配置，通讯参数设置灵活方便。可广泛应用于工业监控、 电力系统、 交通管理、 煤矿监控、 水处理、石油化工、环境动力监控系统、 信息家电和LED信息显示设备等行业。
该系列设备硬件完全按照工业级标准设计，通讯接口进行了防雷击浪涌处理，电源具有工作电压范围宽、防接反和防雷击保护，可在恶劣电气环境中长期稳定工作。
（1）采用工业级32位ARM9处理器，主频300MHz，内存64M，Flash256M，实时处理能力极强
（2）所有通讯接口均进行防雷击、浪涌处理
（3）10/100M自适应以太网接口，支持动态IP和静态IP
（4）同时支持以太网和串口信号通信方式，支持标准的Modbus协议
（5）I/O采集支持干湿接点，可采集开关信号，也可采集电平信号
（6）输出支持初始状态锁定、输出锁定及安全状态设定
（7）支持8路RS232/485，可以做为串口服务器使用，还具备Modbus网关的功能
（8）支持4路电源输出，可以同时为多个模块供电，施工现场更为方便
（9）支持WEB网页和PC软件等多种参数配置方式，配置参数方便灵活
（10）属于多接口、多信号、智能型综合网关
（11）多重软硬件可靠设计，使设备安全运行
（12）可在云端直接控制，并可上报自定义内容
（13）具有Reset键，可在系统参数配置混乱的情况下恢复到出厂设置
（14）高档金属外壳，精致美观，并可有效保护产品稳定运行
（15）支持注册功能，方便对接云平台
参数类别 | 参数项 | 参数值 |
通道参数 | 以太网口 | 2路，10/100M自适应 |
继电器通道（DO） | 4路，常开/常闭继电器 | |
串口通道 | 8路，RS232/485复合型串口 | |
采集通道（DI） | 32路（有源/无源） | |
电源输入 | AC 85-305V （1-2路） | |
串口参数 | 波特率 | 1200-115200bps |
数据位 | 7、8位 | |
停止位 | 1位和2位 | |
校验方式 | 奇校验、偶校验、无校验 | |
采集通道（DI）输入参数 | 有源电平信号 | 高电平为“1”：+5.0V~30V |
低电平为“0”：0~+3.0V | ||
无源开关信号 | 开路状态为“0” | |
闭合状态为“1” | ||
继电器通道（DO）参数 | 额定值 | 10A-250VAC/30VDC |
闭合类型 | 常开/常闭 | |
防护参数 | 以太网口 | 2KV电磁隔离保护 |
串口/DI/DO | 500W雷击浪涌保护 | |
电源参数 | 交流电压 | AC 85-305V |
直流电压 | DC 100-430V | |
功率 | ≤3W | |
电源防护参数 | 脉冲群抗扰 | ±4KV |
浪涌抗扰 | ±4KV | |
隔离电压 | 4200VAC | |
传导骚扰抗扰度 | 10Vr.m.s | |
环境要求 | 工作温度 | -40℃~80℃ |
工作湿度 | ≤95%RH |
