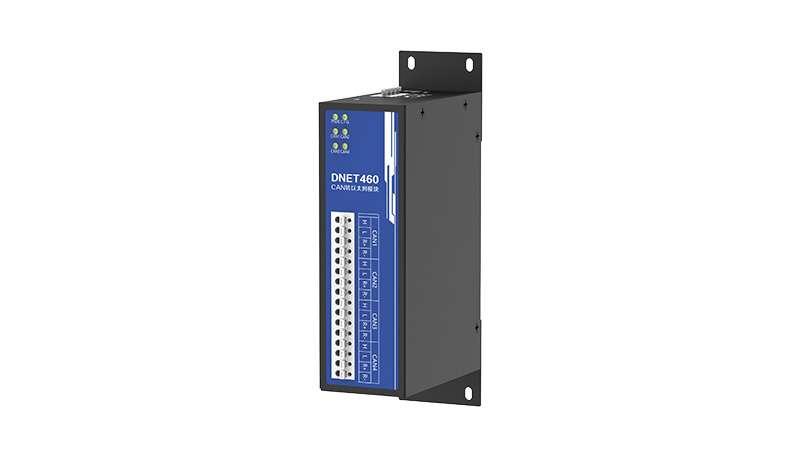

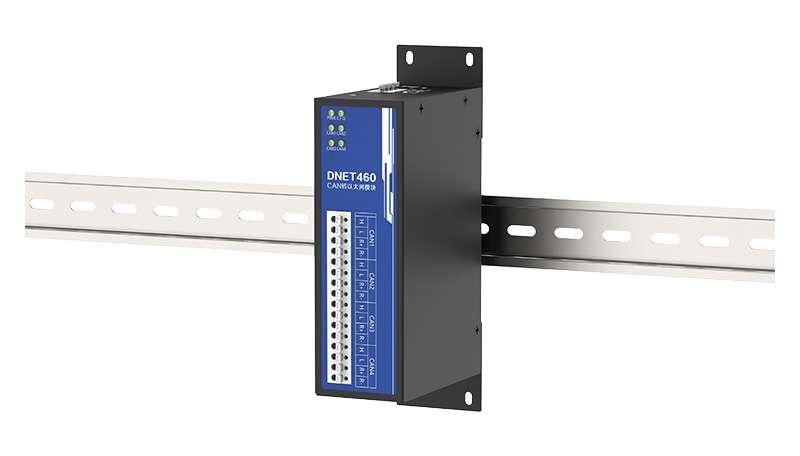

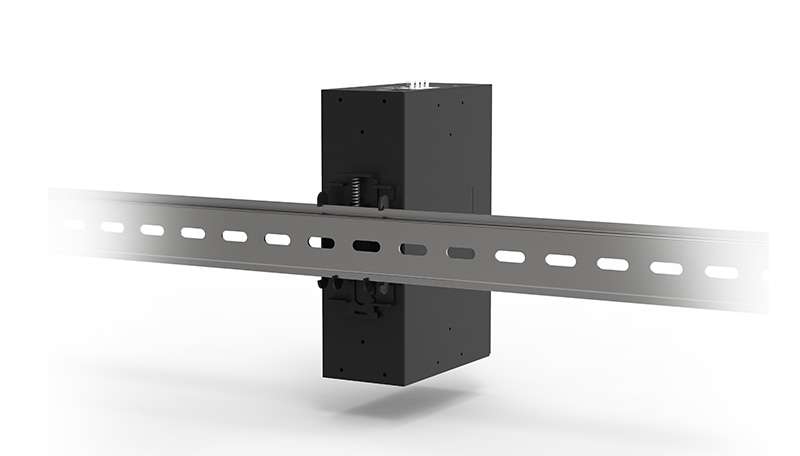

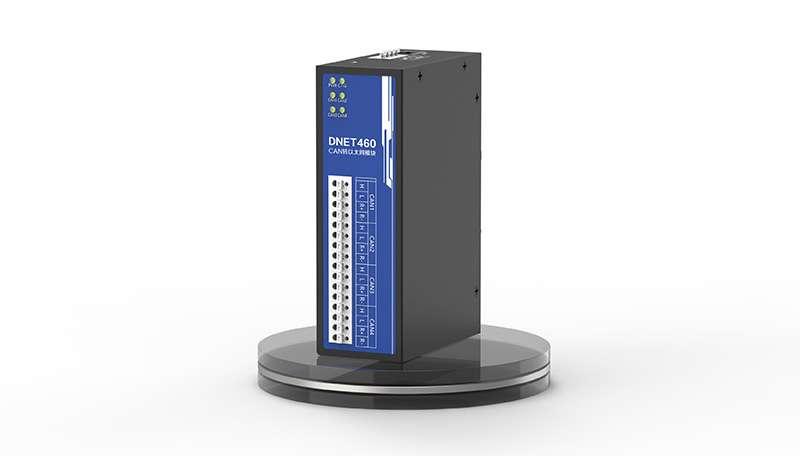

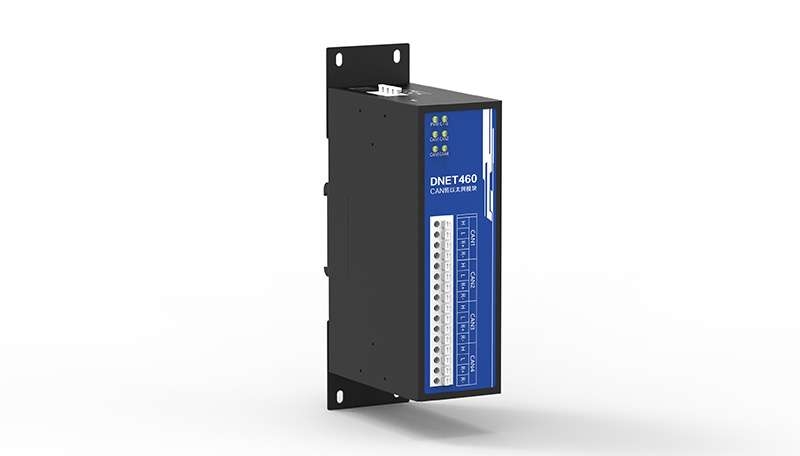

DNET460 4路CANFD转以太网模块

DNET460为我公司研发的高性能工业级以太网与 CAN(FD)-Bus 数据转换设备。其内部集成了4路 CAN(FD)-Bus 接口和1路 Ethernet 接口，以及完整的 TCP/IP 协议栈，可轻松完成 CAN(FD)网络和以太网网络的互联互通，拓展 CAN-Bus 总线网络的覆盖范围。【详细】

产品手册下载

在线询价

400-800-7687

产品介绍产品优势技术参数行业应用

PRODUCT INTRODUCTION

产品介绍

DNET460为我公司研发的高性能工业级以太网与 CAN(FD)-Bus 数据转换设备。

其内部集成了4路 CAN(FD)-Bus 接口和1路 Ethernet 接口，以及完整的 TCP/IP 协议栈，可轻松完成 CAN(FD)网络和以太网网络的互联互通，拓展 CAN-Bus 总线网络的覆盖范围。

PRODUCT ADVANTAGES

产品优势

该系列模块的电子电路、产品接口均采用工业级设计，拥有高等级防浪涌及雷击电气隔离保护，高电磁兼容性，且设有专门的接地端子，具有很强的防护等级，可在恶劣电气环境中长期稳定工作。
采用工业级双 64 位 ARM Cortex-A35 内核高性能处理器，主频达 1GHz，实时处理能力极强，Linux 开发系统，支持客户二次开发

100/1000M 自适应以太网接口，支持动态IP(DHCP)和静态IP
支持 TCP Server，TCp Client、UDP、虚拟串口、背靠背连接等多种使用方法
支持 DNS 域名解析功能，方便远程监控，支持本地固件升级
支持不同控制器类型:CAN、CANFDISO或CANFD Non-lSO
CAN(FD)支持毫秒级报文定时发送
CAN(FD)接口数据支持缓冲，可根据需要进行灵活分帧
CAN(FD)口工作模式、通讯速率可根据需要灵活配置
每种模式可选择指定 CAN(FD)通道报文，可灵活应用在各种场合
TCP 保活机制，保证 TCP 可靠连接，TCP Client 模式支持断网自动重连
UDP 模式下，支持广播、IP 段等操作，支持多用户同时控制多个CAN(FD)通道
支持 TCP/IP 协议包括 IP、ARP、ICMP、UDP、DHCP、DNS、TCP
灵活的 CAN(FD)封包设置，满足用户各种封包需求
CAN(FD)接口波特率可任意设置，支持 40K~5Mbps 波特率，数据长度最大可配置 64 字节
CAN(FD)口支持报文过滤功能，可根据需要设置滤波参数，保持高效通信
支持 Web/PC 专业配套软件等多种参数配置方式，配置参数方便灵活
工作电压范围宽，电源具有良好的过流过压、防反接保护功能
所有 CAN(FD)信号进行电气隔离及防雷击浪涌处理
支持注册功能，方便对接云平台

SPECIFICATION PARAMETERS

技术参数

参数类别	参数项	参数值
通道参数	CANFD通道	4路
通道参数	以太网口	1路
CANFD参数	通讯速率	5-1000K
	数据波特率	65-5000K
	工作模式	TCPServer/TCPClient/UDP
防护参数	CANFD口	EMC：500W电气防护 ESD：8KV静电保护共模瞬态抗扰度：250KV/us 电气隔离：5000Vrms隔离电压
	网口	2KV 电磁隔离保护
	电源	500W 雷击浪涌
电源参数	电压	DC9-30V，具有防接反功能
电源参数	功率	≦ 2.6W
环境要求	工作温度	-40℃～80℃
环境要求	工作湿度	≦95％RH

INDUSTRY APPLICATION

行业应用

该系列高性能 CAN(FD)工业级转换器，广泛应用于以下行业：

高铁列车运行故障检测与排查
地铁列车运行故障检测与排查
列控系统运行故障检测与排查
风力发电机 CANFD 通讯异常检测传统汽车与新能源汽车多路 CANFD 通讯记录与故障分析船舶 CANFD 通讯故障检测与排查
煤矿 CANFD 通讯异常分析
电梯运行故障检测与排查
工程机械运行故障检测与排查
航空航天器及配套设备运行检测与故障排查
